Introducción
Hay muchos tipos de resistencias de ambos tipos fijas y variables. El tipo mas usado en electrónica es la resistencia de carbón.
Se fabrican en diferentes tamaños físicos con límites de disipación de potencia, normalmente desde 1 watt hacia abajo hasta 1/8 watt.
Los valores de resistencias y tolerancias se pueden determinar con el código de colores estándar de resistencias.
La codificación de valores para las resistencia funciona a base de colores. Estos colores están dispuestos en bandas de las cuales cada una representa un valor
Te puede interesar

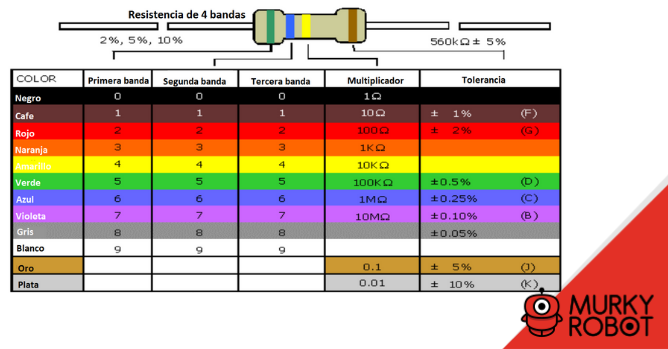

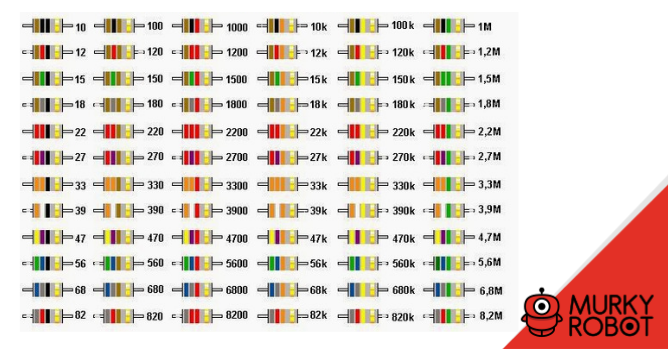

Tabla de código de colores
En la resistencia de la imagen vemos el método de codificación más difundido.
En el cuerpo de la resistencia hay 4 anillos de color agrupado en tres sobre un lateral y una banda mas en el lateral opuesto.
El número que corresponde al primer color indica la primera cifra significativa, el segundo color la segunda cifra y el tercer color indica el número de ceros que siguen a la cifra obtenida, con lo que se tiene el valor efectivo de la resistencia. El cuarto anillo, o su ausencia, indica la tolerancia.
En la figura anterior, podemos ver que la resistencia de la izquierda tiene los colores VERDE-AZUL-AMARILLO---ORO, según la tabla podemos deducir que tiene un valor de: 5-6-0000 (4 ceros), con una tolerancia del 5%, o sea, 560.000 Ω ó 560 KΩ.
La tolerancia indica que el valor real estará entre 532 KΩ y 588 KΩ == 560 KΩ ± 5%.-
