Introducción

El polímetro o multímetro es un aparato de medidas eléctricas. Con el se pueden medir magnitudes directamente como la tensión, la intensidad y la resistencia eléctrica.

Recuerda la Intensidad se mide en Amperios (A), la Tensión en Voltios (V) y la Resistencia en Ohmios (Ω).
Todas ellas tiene múltiplos y submúltiplos. Por ejemplo miliamperios (mA).

Lo primero es saber las partes básicas de las que consta cualquier polimetro:

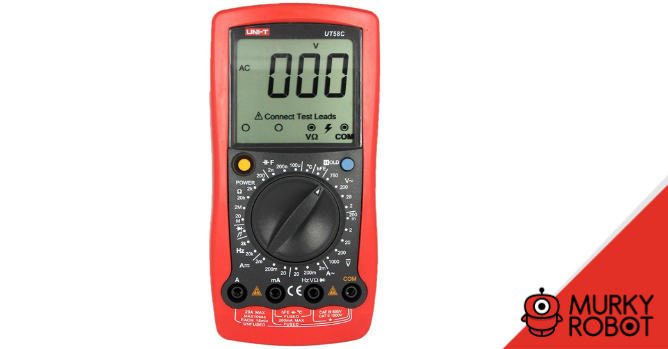

Características de un multimetro
Características de un multímetro

La rueda selectora nos permite optar por la magnitud que deseemos medir, es decir selecciona el campo de medida.

Si se desconoce el rango del valor a medir, se debe seleccionar la rueda de tal manera que el polímetro realice la lectura máxima, con lo que evitarás que se pueda estropear.
Si compruebas que la escala elegida es muy grande, se va bajando de escala hasta que veas que es la apropiada.


Magnitudes básicas *

  • Continuidad
  • Resistencia: "Ω"
  • Tensión Alterna: "V~"
  • Tensión Continua: "V="
  • Corriente Alterna: "A~"
  • Corriente Continua: "A="

*Presente en todos los multímetros

Magnitudes avanzadas

  • Frecuencia: "HZ"
  • Impedancia
  • Temperatura: "C°"
  • Ganancia de transistores: "hFE"
  • Capacitancia: "µF"

Una vez seleccionado la magnitud que vamos a medir, es hora de conectar las puntas de medición, en las hembrillas de conexión.
La punta negra siempre va en el agujero identificado como COM COM y la Roja depende de si vamos a medir tensión o corriente.
Si queremos medir intensidades en corriente alterna, la punta roja se inserta en la bornera según el orden de magnitud: 20A máx ó 20 amperes máximo - 200mA máx o 200 miliaperes máximo.
Para medir tensión la punta roja debe ir en la bornera de uso general identificada con una V.

Dependiendo de tu multímetro las borneras puedes estar con diferente nomenclatura y pueden tener otras para conectan otros dispositivos.
