Introducción
El PINOUT es uno de los artículos de referencia más útiles para el maker y que mas frecuentemente consultaremos a la hora de realizar un proyecto.

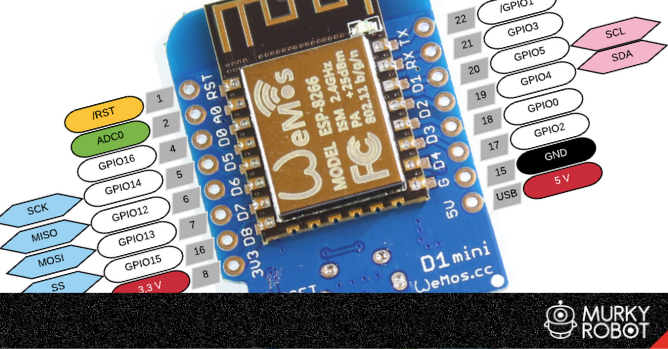

En este documento recopilamos el "esquema de conexiones" de las placas Wemos con el chipset ESP-8266EX.

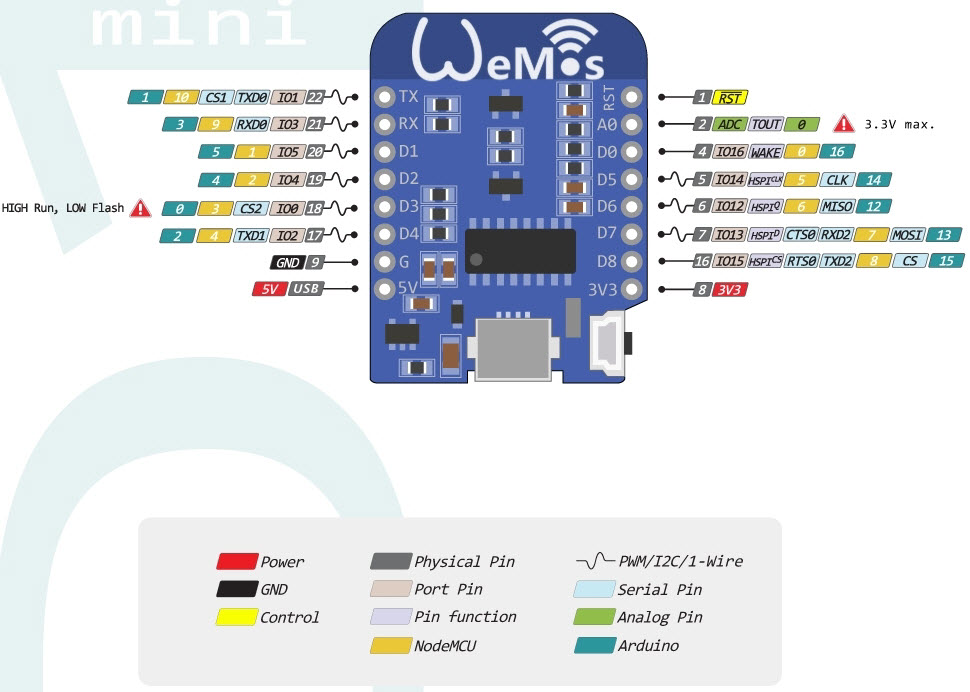

D1 mini
Placa "mini" con WIFI y 4MB de flash. Basada en ESP-8266EX.
D1 mini Pro
Una mini placa wifi con 16MB de flash, conector de antena externa y antena de cerámica incorporada basada en ESP-8266EX.

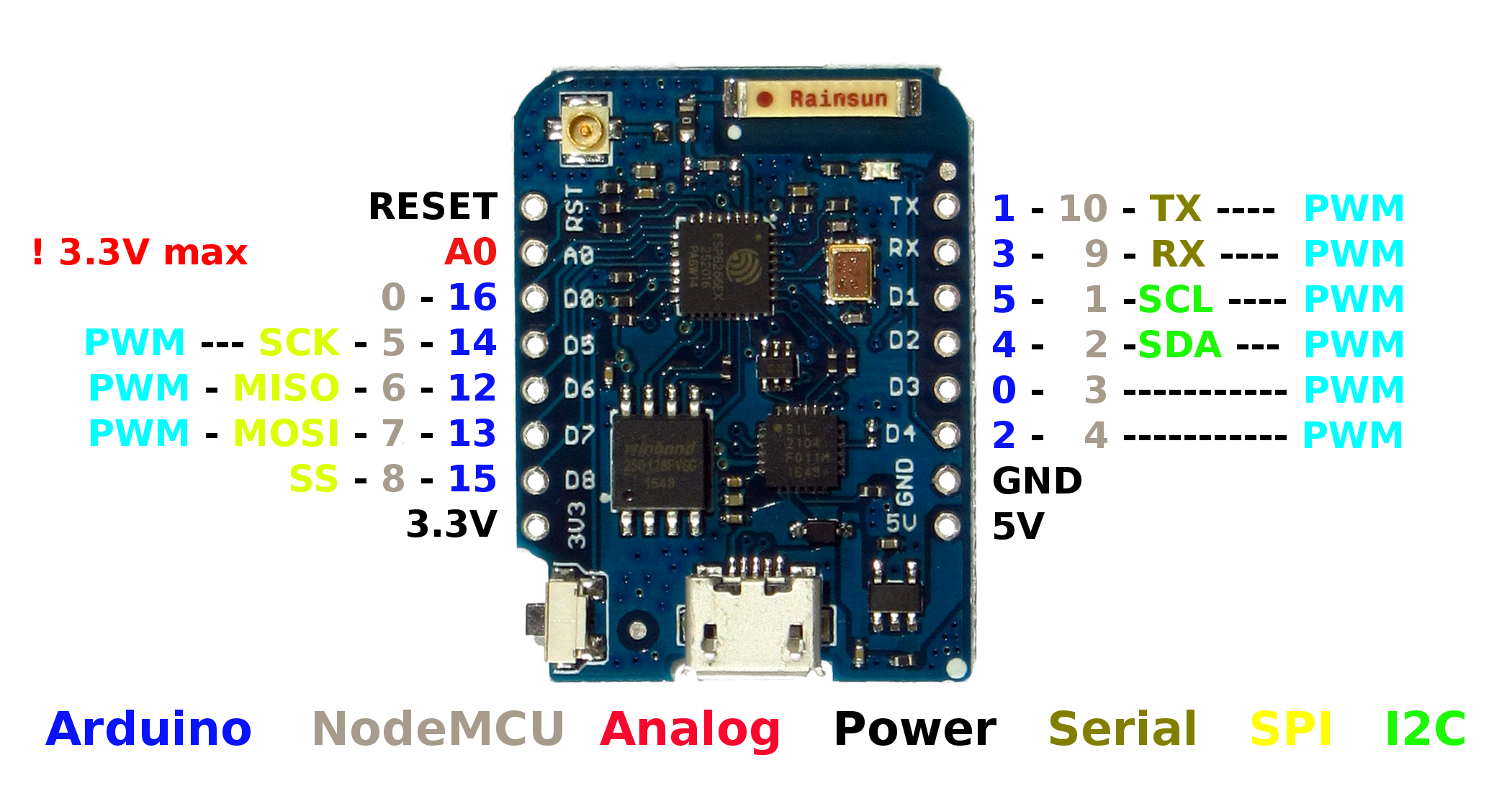

V1

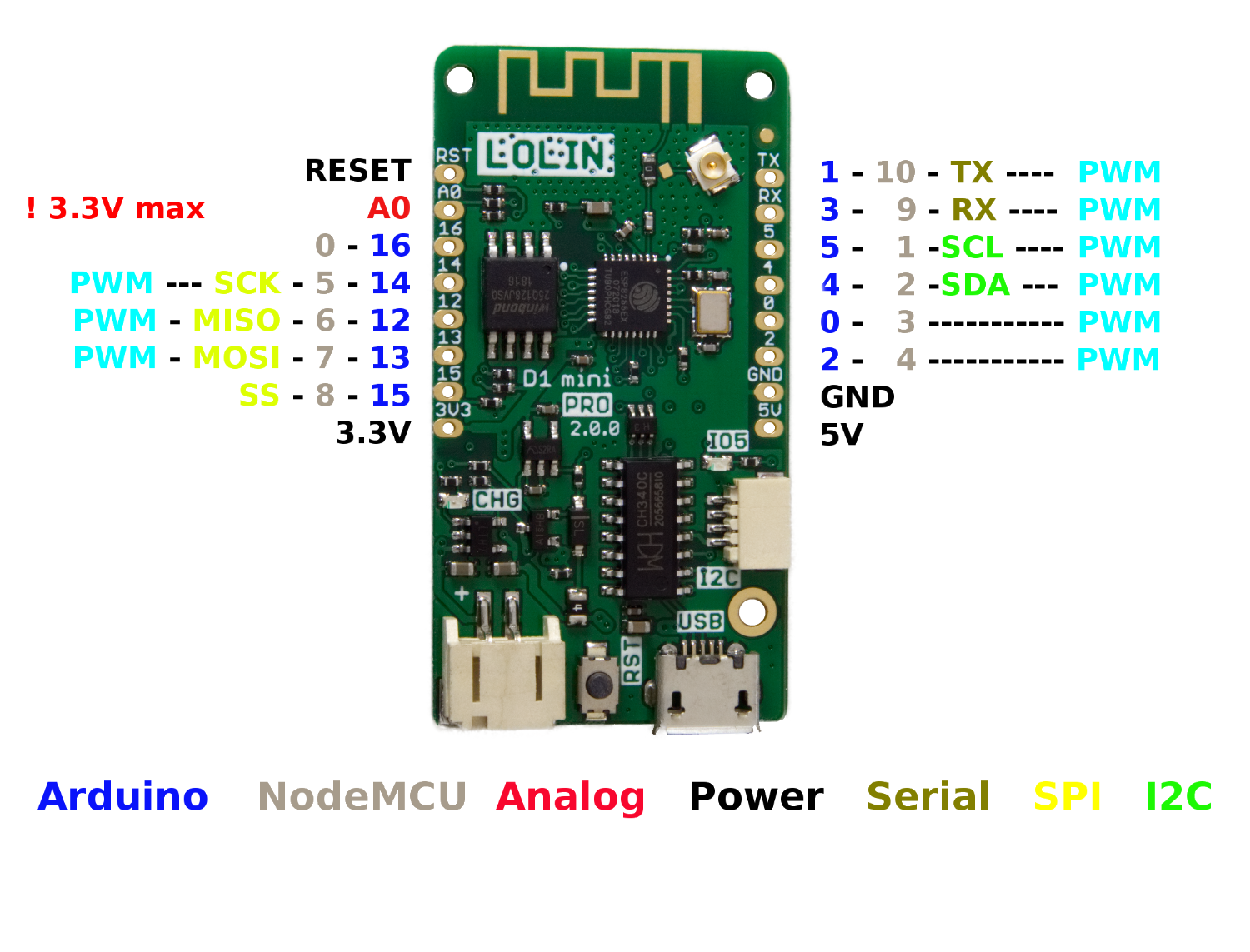

V2
D1 mini Lite
Un simple tablero wifi con 1MB de flash basado en ESP-8285.
