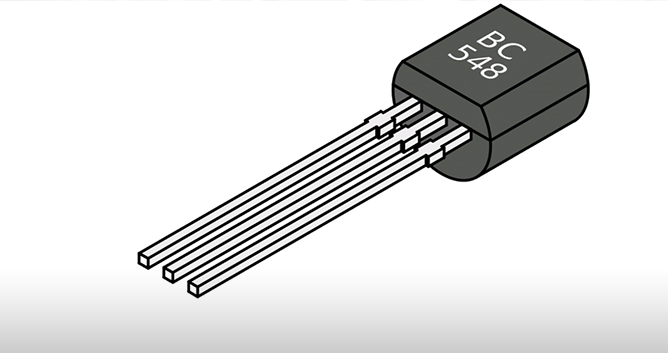

Introducción
La diferencia entre estos transistores es la tensión máxima de trabajo como explicaré en el siguiente párrafo.
Además, el BC549 y el BC550 tienen un muy bajo nivel de ruido y son usados con señales débiles de audio en sistemas de alta fidelidad.
Para simplificar la explicación utilizamos el nombre BC54x cuando nos referimos a todos los miembros de la familia.
Te puede interesar
Características de la familia BC548

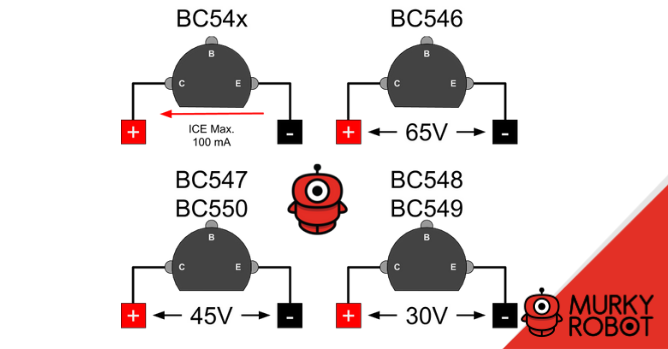

Todos los miembros de la familia BC548 soportan corrientes de salida (corriente entre colector y emisor) hasta 100 mA mientras que las tensiones máximas dependen del modelo, como podemos ver en la figura siguiente.
El rango de tensiones: de trabajo según el modelo va desde los 30V hasta los 65V. Si nuestro circuito está alimentado por una tensión de 5V, 12V o 24V, podemos usar indistintamente cualquier modelo de la familia sin inconvenientes.
La corriente máxima de 100 mA se refiere a corriente continua porque en el caso de picos de breve duración se puede llegar hasta 200 mA.
La ganancia de los transistores de la serie BC54x, es excelente, varia entre 110 y 800. Una letra al final del código del transistor, esta sirve para indicar en modo más preciso el rango de ganancia (o amplificación) que el componente puede tener, considerando la tolerancia del mismo.
Cuando se proyecta generalmente se adopta el método llamado "del peor caso" por el cual se estima que el transistor tenga la menor ganancia garantizada.
De este modo se asegura el correcto funcionamiento del circuito en todas las circunstancias, inclusive si el transistor es reemplazado por otro modelo parecido.
En el caso del BC548, todos los modelos de la familia son intercambiables salvo algunas excepciones (tensiones elevadas de trabajo o niveles de audio muy bajos en un sistema HI-Fi).

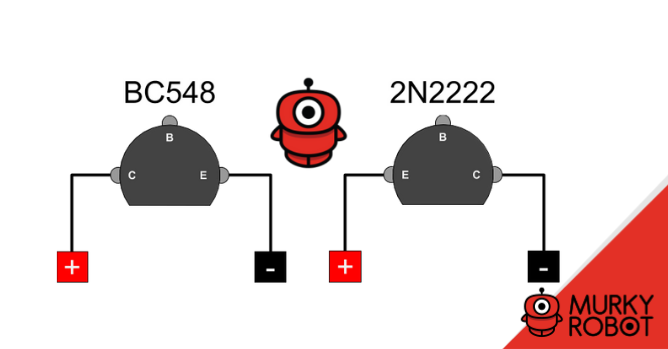

Equivalencia entre el 2N2222 y el BC548
El BC548 y su familia son bastante similares a los 2N2222 (actualmente se fabrican con encapsulado plástico TO-92 y se llaman PN2222) excepto por la asignación de sus terminales: el colector y el emisor se encuentran intercambiados respecto a los BC54x.
Si tienen necesidad de substituir un BC54x por un 2N2222 o viceversa, pueden simplemente montarlo girado de 180 grados y pasando la base del otro lado.
