WeMos D1 mini - Guia Rapida
Introducción
En este artículo integramos todo lo necesario para empezar a trabajar con él Wemos D1 Mini. Especificaciones técnicas, esquemas electrico, setup de arduino, drivers, libreria CAD, etc
Características del WeMos D1
La placa de desarrollo Wemos D1 está basada en el chip ESP8266 es un chip Wi-Fi de bajo costo con capacidad de MCU y stack de TCP/IP completa.
Las "WeMos D1 Mini" juntan las caracteristicas del chip ESP8266 junto con una placa modular con adaptador serial-micro USB y dimesiones compatibles con Protoboard.
Con este sencillo módulo podrás realizar el prototipo de cualquier sistema para el IoT en cuestión de horas.
El concepto es excelente, pues no requiere de otros accesorios para tener conexión a internet como el accesorio ethernet shield o wifi shield de arduino oficial.
La WeMos D1 Mini es del tamaño ideal para pequeños proyectos que requieran poco espacio, capacidad de procesamiento y conectividad WiFi integrada.
| Microcontrolador | ESP8266 |
|---|---|
| Voltaje Operativo | 3.3V |
| Pines GPIO | 11 |
| Pines Analógicos | 1 (Max input: 3.2V) |
| Interfaz SPI | 80 MHz/160 MHz |
| Flash | 16M bytes |
| Medidas | 34.2 x 25.6 mm |
| Peso | 2.5 g |
| Drivers | PC / MAC |
Configuración del IDE Arduino

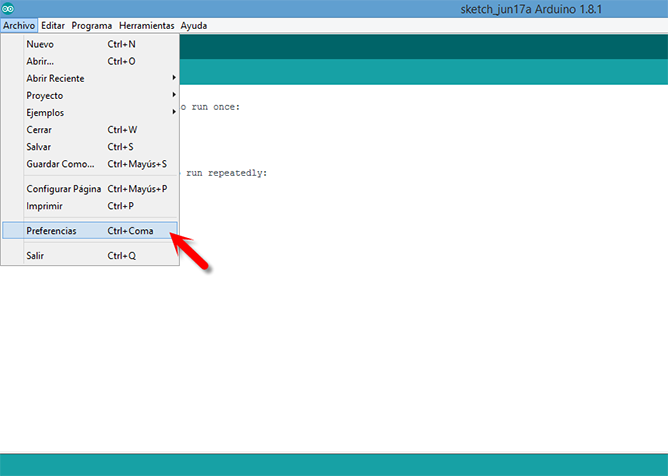

Agregamos el repositorios de ESP8266 a nuestra librería
Parámetros de configuración del dispositivo
Referencia sobre los PINes
| Pin | Function | ESP-8266 Pin |
|---|---|---|
| TX | TXD | TXD |
| RX | RXD | RXD |
| A0 | Analog input, max 3.3V input | A0 |
| D0 | IO | GPIO16 |
| D1 | IO, SCL | GPIO5 |
| D2 | IO, SDA | GPIO4 |
| D3 | IO, 10k Pull-up | GPIO0 |
| D4 | IO, 10k Pull-up, BUILTIN_LED | GPIO2 |
| D5 | IO, SCK | GPIO14 |
| D6 | IO, MISO | GPIO12 |
| D7 | IO, MOSI | GPIO13 |
| D8 | IO, 10k Pull-down, SS | GPIO15 |
| G | Ground | GND |
| 5V | 5V | - |
| 3V3 | 3.3V | 3.3V |
| RST | Reset | RST |
